工程概况

为了进一步加强和规范我市城市园林绿化养护的管理，市住房和城乡建设局结合近年来全市园林绿化养护工作实际，组织对海安城区内由政府财政投资的园林绿化养护管理工程进行测绘。包括植物养护、园林建筑和设施维护测绘两部分，其中植物养护包括乔木、行道树、灌木、球类、绿篱、竹类、水生植物、攀缘植物、地被植物、草花、草坪、古树名木等；园林建筑和设施维护包括园林建筑物（构筑物）、园路、桥梁、停车场、水体、卫生设施及其他设施等。我单位受市住房和城乡建设局委托，对海安城区内绿化、园林建筑和设施维护面积行调查与测绘，为今后实现城市信息管理化提供数据。
（一）平面控制测量
控制测量使用我公司于2012年1月建设完成的海安县全球导航卫星连续运行参考站综合服务系统（简称HACORS）施测。在南通测区D级GPS网下加密布设图根点。控制点的点位选择要注意选在视野开阔，便于仪器操作的地方；地面基础要稳定，点位易于保存；与邻近的二至三个控制点间相互通视；交通方便并有利于其它测量手段扩展和联测。
控制测量开始时，首先在D级GPS网点上进行检核，当检核精度满足拟测量控制点等级时实施控制量。测量时应选择卫星较好时段和卫星数不少于6颗时进行。流动站观测时其观测精度应控制在±2cm以内,每点都应独立地测定4次，当其较差小于5cm时，取其平均值作为最终成果。
作业中在测区内均匀选取百分之三十的点位作重复测量，进行检测。
所有测图根点采用复测法或使用全站仪设站测量相邻控制点的边长、方位角进行检核。
（二）水准控制测量
水准控制测量在已有成果的基础上联测已有水准线路，组成本工程水准控制网。水准联测时根据已有水准点位和景点分布情况，合理设计水准线路将水准点布置到各景点周边1～2个图根点上，其余图根点可采用CORS方法测设高程，满足本次工程测量需要。

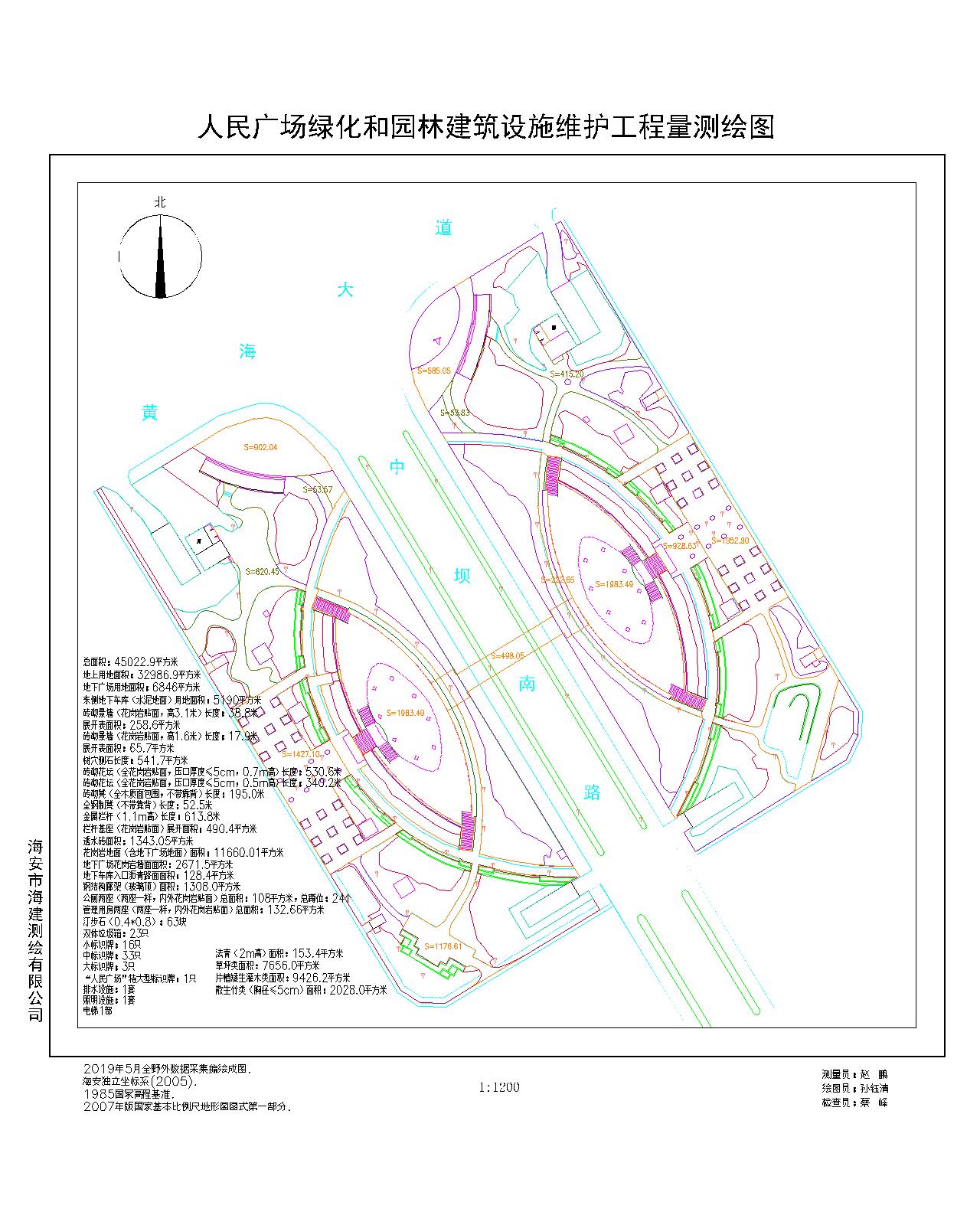

（三）景点地形图测量与绘制
各景点地形图的测量按1：500比例尺地形图测量要求实施，测量开始前首先在图根点上复测检核，当检核精度满足地形图测量要求时再开始地形数据采集，如遇卫星信号不佳时，使用全站仪实施作业，钢卷尺配合量取数据。
